浸没式汽水混合器可以解决哪些实际问题

2019-08-29 14:07:13

　浸没式汽水混合器是一种新型、高效的汽水加热器，它将蒸汽直接导入水中，迅速高效地加热水。由于采用全新的消声结构，噪声降低至50dB以下,解决了传统加热方式的费用高、噪声大、工作不稳定的难题。并且可以与本公司生产的Q型蒸汽暖风机配套联动，成为全自动运行的热水制备系统。

　 浸没式汽水混合器是一种新型、高效的汽水加热器，它将蒸汽直接导入水中，迅速高效地加热水。由于采用全新的消声结构，噪声降低至50dB以下,解决了传统加热方式的费用高、噪声大、工作不稳定的难题。并且可以与本公司生产的WK型自动温控配套联动，成为全自动运行的热水制备系统。

　　浸没式汽水混合器非常适用于水箱热水加热、污水加热，浴室浴池的热水供给。也可适用于食品、化工、造纸医药等行业的液体加热。成本低，稳定可靠。

　　浸没式汽水混合器特点：

　　1、静音、无振动：浸没式加热器采用内部漩流消声结构，噪声低于50dB，无振动。

　　2、热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失。

　　3、投资省，加热器价格远低于换热器，在热水箱设置位置高时，可省却热水泵

　　4、浸没式汽水混合器采用水、汽分开控制，故水箱内剩余冷水可重复加热，控温方便

5、安装维护简便：浸没式汽水混合器外形尺寸小，重量轻，安装维护简便。

　　采用全不锈钢结构。内芯壁上斜孔为偏心、向上顷斜形式，蒸汽从斜孔中喷出，推动水在壳体内盘旋上升旋转。一方面蒸汽汽水混合效果大大提高，另一方面，旋转水流可更好地吸收蒸汽动能，消除噪声；同时，被加热的水不断从壳体表面引出，带动加热器周围的水流动，加热水箱中的水。

　　１、结构

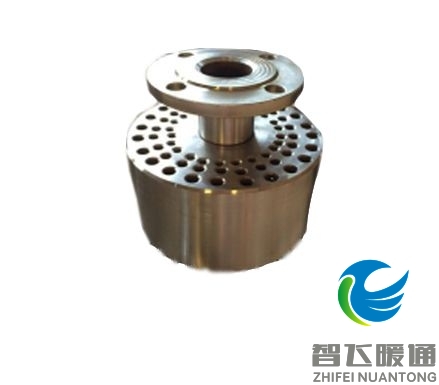

　　如图所示，浸没式加热器山芯体、壳体、接管和法兰四部分构成。芯体材质为铸钢，表面镀铬，其他部分均为不锈钢精加工面成。

　　①进入芯体的蒸汽，沿侧壁斜向小孔高速喷出，其动能为水吸收，推动水沿芯体边缘切线方向流动，以较大角度与壳体内壁接触，受壳体阻拦面旋转。由于壳体容积设汁合理，水流旋转速度适宜且稳定。

　　②旋转水流不仅能更好地吸收蒸汽动能，消除噪声，也将蒸汽流冲散形成大量的微小汽水单元组合体，这种小体积的组合体混合时产生的噪声很低。实际检测，整个加热器的噪声约为50dB(A)。

　　③旋转热水流受其身离心的作用趋向壳体内壁，受挤压后从壳体上、下板外孔以一定的角速甩出，能推动附近乃致整个水箱中的水旋转，使水温趋于一致，

　　④热水从壳体上、下板外孔甩山后在壳体内形成负压，加热器外冷水沿壳体上、下板内孔吸入壳体内。

　　⑤如此循环将水箱中的水加热升温。

　　浸没式汽水混合器技术参数

　　型号参数

　　浸没式汽水混合器的选型设计

　　浸没式汽水混合器有一定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选取用一台或多台加热器。由于加热器带动周围水的能力有一定限度，一般情况下，可考虑8立方左右设一台DN50浸没式加热器，以使水箱中的水能均匀被加热。

　　浸没式汽水混合加热器安装与使用

　　浸没式加热器为法兰接口，安装简单

　　1、加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；

　　2、加热器底部距水箱底部300mm左右；

　　3、引入水箱中的蒸汽管应首先固定，不应有松动现象；

　　4、蒸汽管道上须就近安装止回阀，防止发生水流倒流事故；

　　5、蒸汽管道上还应装过滤器及相关阀门；

　　6、视水质情况对加热器进行清洗。

　　7、在使用浸没式加热器时，水箱热水温度与进水水位建议采用本公司生产的WK型水温自动控制器、液位控制器，同步配套使用能实现水温与水位全自动控制
