换热器按照其工作原理可分为间壁式、混合式和蓄热式三类。
间壁式换热器,热流体和冷流体间有一固体壁面,两种流体被固体壁面隔开,彼此不接触,热量的传递必须通过壁面。
混合式换热器依靠冷、热流体的直接接触而进行换热,换热后理论上应变成同温同压的混合介质流出。
蓄热式换热器则依靠固体填充物组成的蓄热体传递热量,冷热流体依次交替的流过由蓄热体组成的流道。当热流体流过时,把热量储存于蓄热体中,其温度逐渐升高,而当冷流体流过时,蓄热体因放出热量温度逐渐降低,如此反复进行。
下面我们主要谈的是间壁式换热器，通过实验数据对其进行热力对比计算。
提高换热器换热性能的途径
传热方程是Q=KAΔt，很多研究者研究的主题方向是提高传热系数K。对强制循环空气冷却器,采取有效措施降低空气侧的传热热阻或在制冷剂侧采用选择供液方式,控制供液量,或采用高效传热管可明显提高传热系数。另外提高流体的流速可以增大传热系数,但流动阻力也相应增大,因此通过增大流体的流速以增强传热系数K有一定的限度。此外增强传热可通过增加传热面积实现,但增加传热面积不应靠加大整体设备的尺寸来实现,而应从设备的自身结构来考虑。
增加传热面积总体上分为两种途径:管外表面的扩大和管内表面积的扩大。

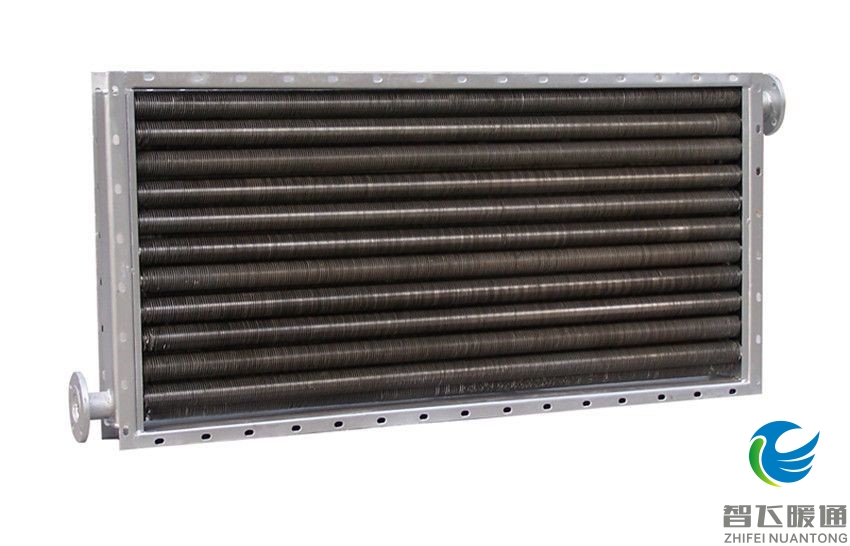

目前管外表面积的增加主要是在管外加翅片或扩展表面即肋化表面,它是通过附加肋片扩大传热面积来减少对流换热热阻,从而达到强化传热的目的。
可通过下列途径来增大设备单位体积的有效传热面积
①传递面采用扩展面,如在对流传热系数较小一侧的热传递表面上附加翅片、筋片、销钉等;
②增大原有热传递表面,如将表面处理成憎水性覆盖层、多孔性覆盖层、双波纹状管等
③在换热器中管子的强化方面主要是异型管的开发,从而达到增加传热面积的目的。异型管的种类包括螺旋槽纹管、横纹槽管、缩放管、波节管、旋流管、粗糙表面管、螺旋扁管。
