翅片换热器是以各种类型的翅片管作为传热元件的工业通用换热设备，该类型换热器具有较大的管程操作压力范围，适用于液体-气体热交换、蒸汽-气体热交换、气体-气体热交换场合。今天，就来给大家说说翅片的作用和翅片换热器的应用领域。
翅片的作用
1、翅片间距
排间距为31.75mm情况下的14种平板翅片盘管的情况。试验结果得到：4排管时，换热性能与翅片间距无关；每排管的压力降也与管排数无关。然而对1排或2排管，规律有所不同。ReDc＞5000时，涡流的影响占据了重要位置，翅片间距的影响可忽略。
当ReDc＜5000时，热交换性能随翅片间距的减小而增大。研究发现：较高的空气流速和较大的管排数都会导致涡流区域的产生，因此，翅片间距对换热系数的影响均可忽略。
2、管排数
对于平板型翅片：在管排数较大、翅片间距较小，且雷诺数较低时，管排数对换热特性的影响才显著起来。
当ReDc<3000时，由于边界层的影响，换热因子将随管排数的增加而减小；管排数对摩擦阻力因子的影响相对较小。然而当ReDc>3000时，管排数对换热的影响将减小。
对于波纹形翅片：低雷诺数下，管排数对换热系数和摩擦系数没有明显的影响；而在高雷诺数下，换热系数会随着管排数的增加而增加。
对于开缝型翅片：低雷诺数下，管排数对换热系数有显著的影响，换热因子会随着管排数的增加而急剧降低；管排数对摩擦因子的影响相对较小。
3、管径
对于平板型翅片，管径越大的，造成管后的无效面积也越大。换热系数随着换家装效果图扣压机压管机热管管径的减小而稍有增大。比如，对于单排管和双排管，Dc=8.51mm时的换热系数比Dc=10.23mm的稍高；但Dc=10.23mm的压降却比Dc=8.51mm的要大10%-15%.
对于其它的翅片类型（波纹形翅片、条缝形翅片、百叶窗翅片），采用小管径，同样可以减小管排的拖曳作用，从而增大管外换热系数；并能够减小压降损失。如：对百叶窗翅片，当迎面风速Vfr<1.5m／s时，采用小管径的多排管结构有利于提高换热器的换热性能，并能够减小10%的压降损失。
翅片换热器的应用领域
商用空调：风机盘管、空调处理机组、风冷冷凝器、去湿器
商业制冷：陈列柜、制冰机、饮料机、自动售货机、冷风机
运输：冷藏车、冷藏集装箱、巴士/卡车/地铁/船舶

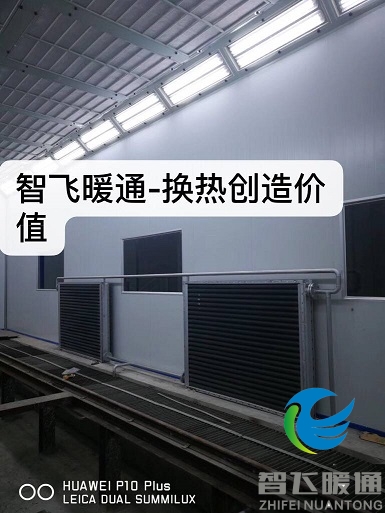

其他：工业烘干设备、环境实验室、油冷却器、电力、烟草、冶金、钢铁、纺织、木材、造纸、食品、医药、矿产等等。
