汽水混合器

	QSH型管道式汽水混合器点击次数：发布时间：2017-08-22 15:54:29 我要订购

产品描述

　　一、QSH管道式汽水混合器概述

　　QSH汽水混合加热器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调及生产工艺水加热系统。

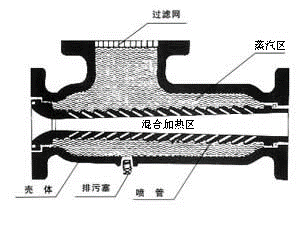

　　QSH汽水混合加热器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。蒸汽和水在高速流动中混合，无噪音、无振动。

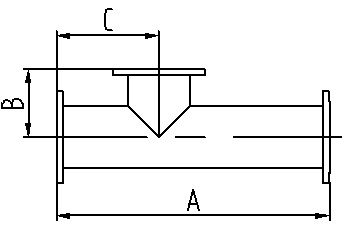

　　二、QSH型管道式汽水混合器外型尺寸

QSH	-4	-6	-8	-10	-12	-16	-20	-24	-32	-40	-48
额定流量（m3/h）	1.2	2.5	4.5	7	10	16	25	35	60	105	165
设计压力（MPa）	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
净重（kg）	10	10	18	18	18	50	50	50	200	200	200
运行重量（kg）	10.5	10.5	20	20	20	58	58	58	260	260	260
噪声（dB）	≤65	≤65	≤65	≤65	≤65	≤65	≤65	≤65	≤65	≤65	≤65
A（mm）	240	240	360	360	360	660	660	660	1200	1200	1200
B（mm）	105	105	130	130	130	170	170	170	300	300	300
C（mm）	105	105	130	130	130	220	220	220	450	450	450
水侧法兰	DN40	DN40	DN65	DN65	DN65	DN125	DN125	DN125	DN250	DN250	DN250
汽侧法兰	DN40	DN40	DN65	DN65	DN65	DN125	DN125	DN125	DN250	DN250	DN250

　　三、QSH汽水混合加热器选型参考

　　QSH汽水混合加热器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用加热器。

　　1、汽水混合加热器未通入蒸汽时，额定流量下，水头损失为5mH2O，通入蒸汽后，水头损失可按1mH2O考虑;

　　2、蒸汽压力大于水压0.05MPa以上；

　　3、汽水混合加热器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；

　　4、汽水混合加热器适宜安装在水泵的吸水侧。

　　四、QSH汽水混合加热器安装与使用

　　1．汽水混合加热器可水平安装，也可以竖直向上安装，蒸汽入口应向上或水平；

　　2．汽水混合加热器前后装设阀门、压力表及温度计，以便于观察和调节加热器工作状况；

　　3．汽水混合加热器启动时，应先通水，再通汽；停机时，先关断汽源，再断水。

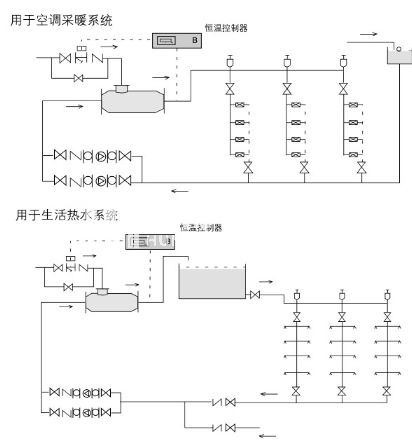

　　五、QSH汽水混合器典型应用
