汽水混合器

	SQS型生水加热器点击次数：发布时间：2017-08-22 15:54:29 我要订购

产品描述

　　一、SQS生水加热器概述

　　SQS生水加热器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、电厂生水加热系统。

　　SQS生水加热器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。蒸汽和水在高速流动中混合，无噪音、无振动。

　　二、SQS生水加热器外型尺寸

SQS	-125-60	-150-105	-200-165	-250-300	-300-500	-400-800	-500-1200
额定流量（m3/h）	60	105	165	300	500	800	1200
设计压力（MPa）	1.6	1.6	1.6	1.2	1.2	1.0	1.0
净重（kg）	50	60	150	200	240	400	500
运行重量（kg）	58	70	200	260	330	600	800
噪声（dB）	≤65	≤65	≤65	≤65	≤65	≤65	≤65
A（mm）	660	660	1200	1200	1200	1600	1600
B（mm）	170	170	300	300	320	360	400
C（mm）	220	220	450	450	550	550	600
水侧法兰	125	150	200	DN250	DN300	DN400	DN500
汽侧法兰	80	100	125	DN150	DN200	DN250	DN300

　　三、SQS生水加热器选型参考

　　SQS生水加热器可用于空调采暖、电厂生水的加热系统，根据实际水流量的蒸汽耗量选用加热器。

　　1、汽水混合器未通入蒸汽时，额定流量下，水头损失为5mH2O，通入蒸汽后，水头损失可按1mH2O考虑;

　　2、蒸汽压力大于水压0.05MPa以上；

　　3、汽水混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；

　　4、汽水混合器适宜安装在水泵的吸水侧。

　　四、SQS生水加热器安装与使用

　　1．生水加热器可水平安装，也可以竖直向上安装，蒸汽入口应向上或水平；

　　2．生水加热器前后装设阀门、压力表及温度计，以便于观察和调节加热器工作状况；

　　3．生水加热器启动时，应先通水，再通汽；停机时，先关断汽源，再断水。

　　五、SQS生水加热器典型应用

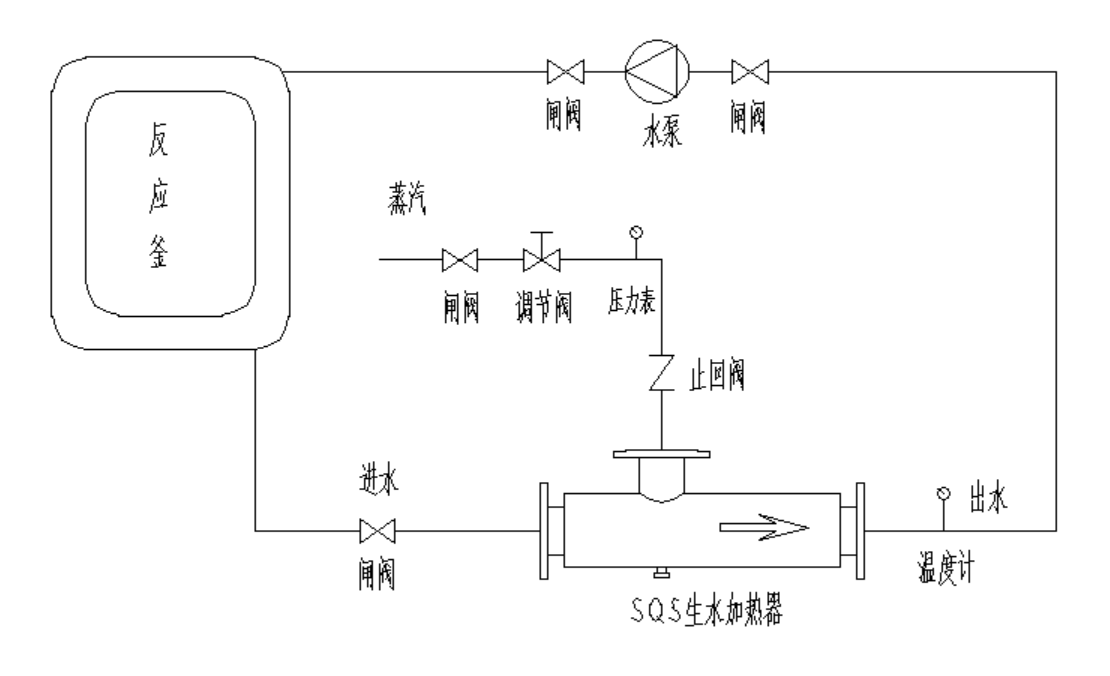

　　1.反应釜循环水加热

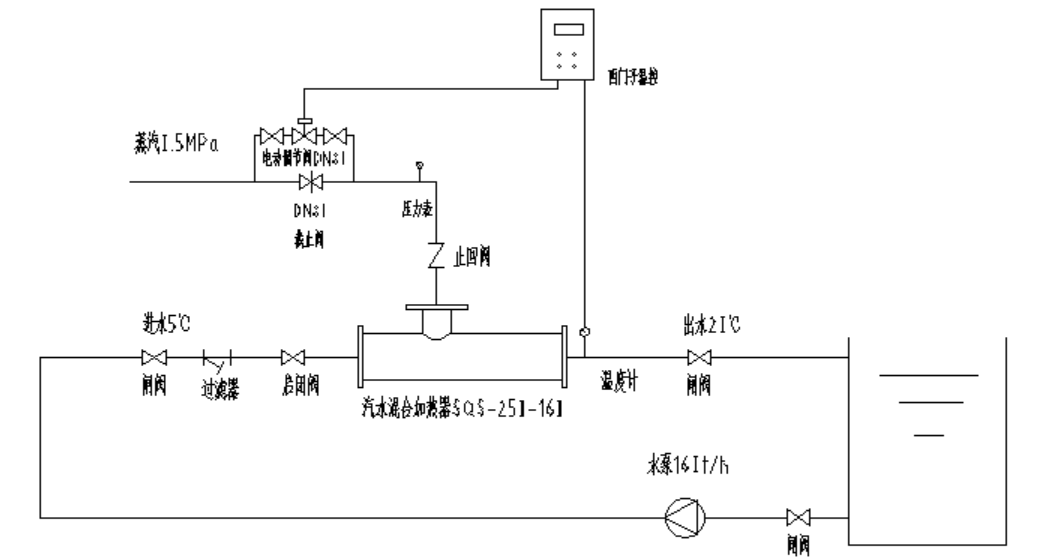

　　2.电厂生水加热
