翅片管散热器

	SZL烘干散热器点击次数：发布时间：2017-08-22 09:21:13 我要订购

产品描述

　　一、SZL型烘干散热器概述

　　1．SZL烘干散热器的翅片管采用∅25*2无缝钢管扎铝翅片工艺，翅片高12.5mm，片距2.5mm。光滑无毛刺，无皱折，易清洗，在采暖空调工程中进行湿式冷却时易排除翅片外表的凝结水，在干燥加热及其它热交换场合不易结尘、结垢；

　　2．SZL烘干散热器由碳钢框架、钢铝复合翅片散热排管组成，散热排管采用框架固定，结构紧凑，气密性好，安装方便；

　　3．SZL烘干散热器是采用钢管铝翅片管束组成，在顺气流方向分二排、三排两种，共有37种型号；

　　4．SZL烘干散热器的工作热介质可以为蒸汽或热水，蒸汽（≤1.6MPa），热水（≤300℃）；

　　5．SZL烘干散热器具有传热性能好、强度高、流动损失小、防腐蚀性能高，在长期的冷热工况下不易变形，工作寿命长等优点；

　　6．SZL烘干蒸汽散热器主要用于热风采暖、空气调节及干燥装置的空气加热系统中，是热风装置中的主要设备，在当前的工矿企业，各大型建筑物的采暖通风系统中广泛应用；

　　7．SZL烘干散热器型号表示说明：①×②/③

　　①、 ②—分别为散热器长，宽尺寸分米化整

　　③—表示散热管的排数

　　举例：20×10/3表示：表面长2000mm,宽1000,由3排散热管组成。

　　二、SZL烘干散热器特点

　　1．结构紧凑：采用钢管扎铝翅片管束，接触紧密，散热性能好；

　　2．节约成本：价格远低于热风炉的价格，其性能价格比高；

　　3．精心加工：加工技术先进，严格的质保体系，严格组织、精心加工；

　　4．便于安装：安装、使用、维护简单方便，劳动强度低；

　　5．传热效果好：SZL散热翅片管由钢铝复合管整体轧制而成，无接触热阻，强度高，耐热震和机械震动，热膨胀性能好，且具有可观的扩展换热面，用这种翅片管制成的换热器，效果领先串片或绕片式换热器。

　　三、SZL烘干散热器技术参数

　　表一．SZL烘干散热器性能在不同工况下实验公式

型号规格		传热系数（Kcal/m²·h·℃）	空气阻力△H（Pa）
SZL	B×A/2	K=13.1（Vr）0.24（蒸汽）	△H=1.71（Vr）1.67
		K=14.2（Vr）0.4（热水）
	B×A/3	K=13.0（Vr）0.43（蒸汽）	△H=3.03（Vr）1.62
		K=12.5（Vr）0.29（热水）

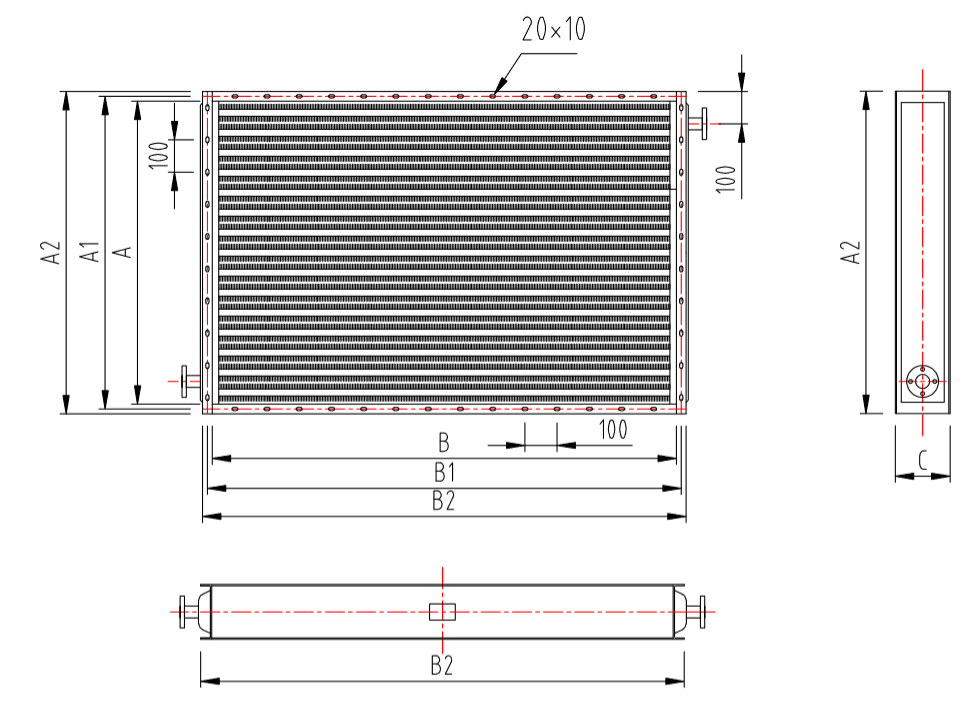

　　表二．SZL散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表

型　号	通风净截面积(m2)	散热面积(m2)	热媒	管束数(根)	尺寸（mm）									连接管(寸)	重量 (kg)
型　号	通风净截面积(m2)	散热面积(m2)	热媒	管束数(根)	A3	B3	A	B	A1	B1	A2	B2	C	连接管(寸)	重量 (kg)
SZL5×5/3	0.08	12	蒸汽或热水	20	400	400	440	440	470	470	500	500	200	1 1/4"	33
SZL5×5/2	0.08	7.8		13		400		440		470		500	160		24
SZL10×5/3	0.17	24		20		900		940		970		1000	200		58
SZL10×5/2	0.17	15.6		13		900		940		970		1000	160		32
SZL12×5/3	0.20	28.8		20		1100		1140		1170		1200	200		74
SZL12×5/2	0.20	18.7		13		1100		1140		1170		1200	160		52
SZL6×6/3	0.12	16.5		23	500	500	540	540	570	570	600	600	200	1 1/2"	46
SZL6×6/2	0.12	10.8		15		500		540		570		600	160		32
SZL10×6/3	0.21	27.6		23		900		940		970		1000	200		72
SZL10×6/2	0.21	18		15		900		940		970		1000	160		50
SZL12×6/3	0.25	33		23		1100		1140		1170		1200	200		68
SZL12×6/2	0.25	21.6		15		1100		1140		1170		1200	160		47
SZL15×6/3	0.31	41.4		23		1400		1440		1470		1500	200		98
SZL15×6/2	0.31	27		15		1400		1440		1470		1500	160		68
SZL24×6/3	0.51	66.2		23		2300		2340		2370		2400	200		152
SZL24×6/2	0.51	43.2		15		2300		2340		2370		2400	160		106
SZL7×7/3	0.16	24.3		29	600	600	640	640	670	670	700	700	200	2"	61
SZL7×7/2	0.16	15.9		19		600		640		670		700	160		42
SZL10×7/3	0.24	34.8		29		900		940		970		1000	200		82
SZL10×7/2	0.24	22.8		19		900		940		970		1000	160		58
SZL12×7/3	0.32	41.7		29		1200		1240		1270		1300	200		94
SZL12×7/2	0.32	27.3		19		1200		1240		1270		1300	160		62
SZL14×7/3	0.35	48.7		29		1300		1340		1370		1400	200		115
SZL14×7/2	0.35	31.9		19		1300		1340		1370		1400	160		78
SZL15×7/3	0.37	52.2		29		1400		1440		1470		1500	200		114
SZL15×7/2	0.37	34.2		19		1400		1440		1470		1500	160		76
SZL17×7/3	0.42	59.1		29		1600		1640		1670		1700	200		128
SZL17×7/2	0.42	38.7		19		1600		1640		1670		1700	160		88
SZL22×7/3	0.55	76.5		29		2100		2140		2170		2200	200		154
SZL22×7/2	0.55	50.1		19		2100		2140		2170		2200	160		104
SZL15×10/3	0.54	79.2		44	900	1400	940	1440	970	1470	1000	1500	200	2.5"	177
SZL15×10/2	0.54	52.2		29		1400		1440		1470		1500	160		118
SZL17×10/3	0.62	89.7		44		1600		1640		1670		1700	200		182
SZL17×10/2	0.62	59.1		29		1600		1640		1670		1700	160		124
SZL20×10/3	0.74	105		44		1900		1940		1970		2000	200		210
SZL20×10/2	0.74	69.6		29		1900		1940		1970		2000	160		144
SZL14×8/2	0.40	38.6		23	700	1300	740	1340	770	1370	800	1400	160	2"	82
