翅片管散热器

	GL翅片管散热器点击次数：发布时间：2017-08-22 09:21:13 我要订购

产品描述

　　一、GL翅片管散热器概述

　　 1．GL翅片管散热器采用工艺先进，传热性能高的无缝钢管轧铝翅片制成，由钢制多孔板框架支撑钢铝复合散热翅片管组成；

　　 2．GL翅片管散热器广泛应用于空气加热、冷却及余热回收等大中型换热器系统中；

　　 3．翅片管散热器热交换中的工作介质：蒸汽（≤1.6MPa）、热水（≤350℃）；

　　 4．GL翅片管散热器型号规格表示说明：GL①×②-③

　　 ①、 ②—分别为散热器长，宽尺寸分米化整

　　 ③—表示散热管的排数

　　举例：GL5×5-2表示：表面长500mm,宽500,由2排散热管组成。

　　 二、GL翅片管散热器结构特征

　　 1．GL翅片管散热器采用钢制双回路(二排)、或多回路(四排、六排)结构，翅片管采用钢铝冷轧复合成型工艺，基管Ф18*2mm，片高10mm,片厚0.3mm，片距3mm，承压高，耐腐蚀；

　　 2．翅片管式换热器的散热排管全叉排排列，并用单独弯头管连接；

　　 3．GL翅片管散热器热交换性能良好，可替代钢制翅片管散热器使用；

　　 4．散热管特性：

　　散热面积：0.64m²/m 肋化系数：14.56

　　肋通系数：15.8 净面比：0.53

　　 三、GL翅片管散热器技术参数表

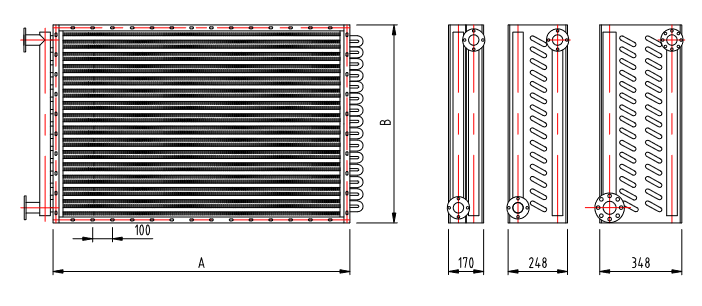

型号	散热面积(m2)	热媒	散热管数	尺寸（mm）						连接管(寸)	重量　（kg）
型号	散热面积(m2)	热媒	散热管数	B1	A1	B2	A2	B	A	连接管(寸)	重量　（kg）
GL5×5-2	5.63	高　　低　温　　水　　或　导热　油	20	420	420	470	470	500	500	1.0"	18
GL6×5-2	6.81		20		520		570		600		20
GL7×5-2	8.19		20		620		670		700		24
GL10×5-2	12.03		20		920		970		1000	1.5"	36
GL12×5-2	14.59		20		1120		1170		1200	1.5"	44
GL6×6-2	8.29		24	520	520	570	570	600	600	2.0"	31
GL7×6-2	9.83		24		620		670		700		36
GL10×6-2	14.43		24		920		970		1000		51
GL12×6-2	17.51		24		1120		1170		1200		62
GL15×6-2	22.12		24		1420		1470		1500		77
GL7×7-2	11.47		28	620	620	670	670	700	700	2.0"	42
GL10×7-2	16.84		28		920		970		1000		60
GL12×7-2	20.43		28		1120		1170		1200		72
GL15×7-2	25.80		28		1420		1470		1500		90
GL17×7-2	29.39		28		1620		1670		1700		102
GL10×10-2	25.27		42	920	920	970	970	1000	1000	2.5"	80
GL12×10-2	30.64		42		1120		1170		1200		96
GL15×10-2	38.70		42		1420		1470		1500		120
GL17×10-2	44.08		42		1620		1670		1700		136
GL20×10-2	52.15		42		1920		1970		2000		160

　　备注：1、表中表示的散热面积均为二排结构，其余四排、六排结构的散热面积分别×2、×3即得；

　　 2、表中表示的散热面积均为二排重量，其余四排、六排结构的参考重量分别×1.8、×2.7即得。
