暖风机

	ZQ型蒸汽暖风机点击次数：发布时间：2019-03-01 16:27:35 我要订购

产品描述

　　一、概述

　　1.ZQ型蒸汽暖风机是我司吸收了国外的先进技术与制造工艺，在传统Q型暖风机的基础上成功研发的新型产品；

　　2.蒸汽暖风机采用了低噪音外转子轴流风机，钢制翅片管散热器及精美的百叶窗等部件组成；

　　3.ZQ型蒸汽暖风机结构紧凑合理、外形新颖美观；

　　4．蒸汽暖风机热媒为饱和蒸汽；

　　5．ZQ型蒸汽暖风机适用于一般厂房、车间、大棚等大型建筑物循环采暖。

　　二、主要性能和参数

型号	风量（m3/h）	蒸气压力（MPa）	散热量（KW）	凝结水量（kg/h）	进风温度（℃）	出风温度（℃）	噪音（dB）	风速（m/s）


ZQ-40	2060	0.1	24.3	37.3	15	54	56	3.2
		0.2	27.2	41.8		60
		0.3	29.7	45.7		63
		0.4	31.8	48.9		66
ZQ-50	4150	0.1	40.8	62.6	15	54	60	3.45
		0.2	44.4	68.2		60
		0.3	48.4	74.4		63
		0.4	51.4	78.9		66
ZQ-70	7170	0.1	62.3	95.7	15	51	70	3.79
		0.2	70.3	108		56
		0.3	76.1	116.9		60
		0.4	88	135.1		62
ZQ-80	10100	0.1	107.5	165.1	15	56	74	4.1
		0.2	120.9	185.7		61
		0.3	131.3	201.7		65
		0.4	139.5	214.2		68

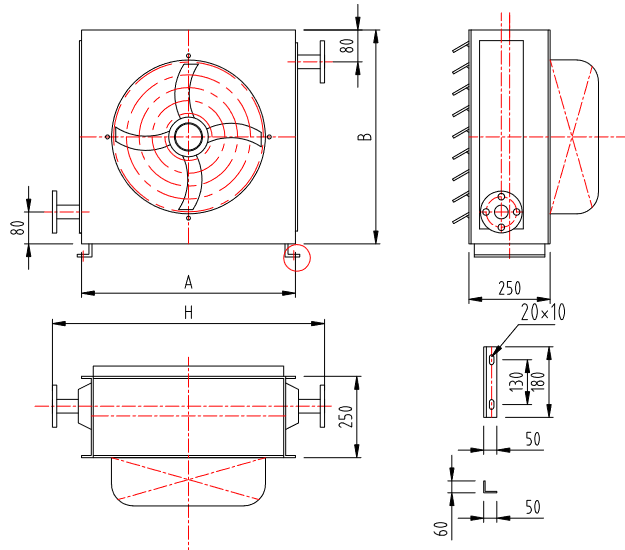

　　三、安装尺寸图

型号	A	B	C	H	L	电机功率（W）	重量（kg）	法兰 (DN)


ZQ-40	500	500	250	620	~420	125	65	25
ZQ-50	670	670	250	800	~440	252	90	32
ZQ-70	840	840	280	970	~450	620	150	40
ZQ-80	1000	1000	280	1130	~480	1100	200	50

　　四、安装使用与维护

　　1、ZQ型蒸汽暖风机可以安装在墙体结构件上。

　　2、安装前请检查暖风机的完好性。

　　3、ZQ型蒸汽暖风机的冷凝水出水管道要安装冷凝水排除器（疏水阀）。

　　4、电动机接线额定电压380V，应使风机叶轮按旋转标牌示意方向旋转。

　　5、ZQ型蒸汽暖风机在使用之前，应仔细检查各连接处的紧固情况，如有松动，应立即紧固。

　　6、暖风机工作之前，要排净空气加热器中的混合气体，预热5-10分钟再送风工作。

　　7、在冬季暖风机停止工作后，应排净空气加热器中的冷凝水，以免冻坏。

　　8、ZQ型蒸汽暖风机必须保持清洁，可用压缩空气吹除翅片散热器及其他部位的灰尘。

　　9、暖风机工作2-3年后，应立即清除翅片散热器的水管内腔，可用化学方法去除水垢。

　　10、订货须知：ZQ型蒸汽暖风机热媒接口可根据要求同侧连接、异侧连接、上下连接均可。
