汽水混合器

	CLP蒸汽喷射加热器点击次数：发布时间：2017-08-22 15:54:29 我要订购

产品描述

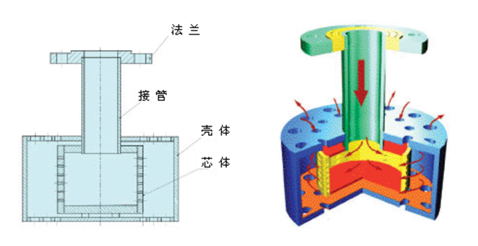

　　一、CLP蒸汽喷射加热器工作原理

　　CLP蒸汽喷射加热器采用全不锈钢制造，蒸汽喷射加热器内部的喷嘴为细小斜孔，蒸汽喷射加热器喷嘴处高速喷入壳体内，对周围冷水产生强烈的引射作用，蒸汽喷射加热器的外壁上的斜向小孔进入蒸汽喷射加热器内与蒸汽高速混合换热，进行全热交换，而高速蒸汽在壳体内盘旋上升。形成的旋转水汽，吸收蒸汽的功能，消除噪音，同时被加热的水不断从壳体上表引出，带动蒸汽喷射加热器周围的水流动，从而加热整个水箱中的水。

　　二、CLP蒸汽喷射加热器外形尺寸表

型号		CLP-25	CLP-32	CLP-40	CLP-50	CLP-65	CLP-80	CLP-100	CLP-125	CLP-150
外形参数mm	A	160	160	160	180	180	220	220	220	220
	B	90	90	90	110	110	130	130	130	130
	D	159	159	159	219	219	219	219	273	325
	d	115	135	145	160	180	195	215	245	285
重量	kg	5	5	6	9	10	12	13	18	20

型号尾注举例：CLP-50-CF 表示：口径DN50，C不锈钢材质，F法兰连接方式

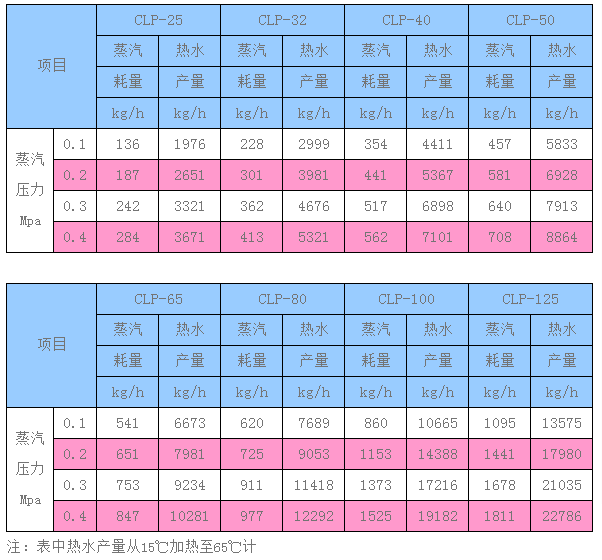

三、CLP蒸汽喷射加热器技术参数

　　四、CLP蒸汽喷射加热器设计选型

　　 CLP蒸汽加热消声器有额定的蒸汽耗量指标，设计时根据实际所需要的蒸汽耗量，选用一台或多台蒸汽喷射加热器。实际所需蒸汽耗量可参照以下公式：（①用于间断加热；②用于连续加热。）确定如下:

......

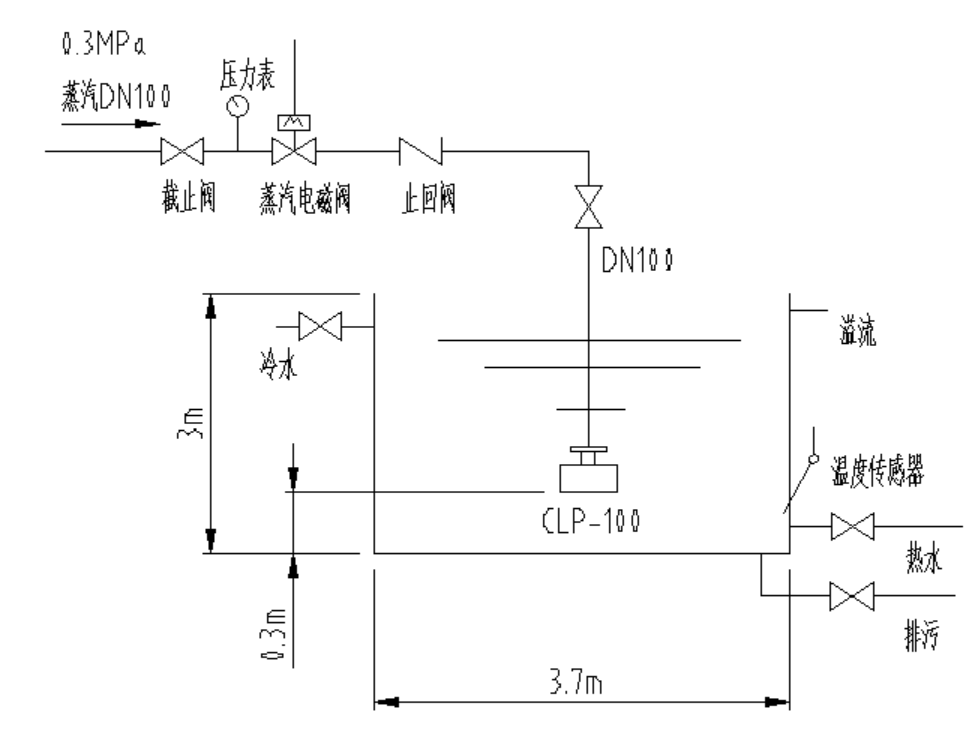

　　五、CLP蒸汽喷射加热器安装使用

　　CLP蒸汽喷射加热器为法兰接口，将蒸汽管接入水箱(水池)内，用法兰连接。

　　1、单台蒸汽喷射加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；

　　2、蒸汽喷射加热器底部距水箱底部200mm左右，且应保证水淹没混合器100mm以上；

　　3、引入水箱中的蒸汽管道应固定，不应有松动现象；

　　4、蒸汽管道上在靠近水源侧安装止回阀，防止发生水倒流事故；

　　5、蒸汽管内若有杂质(新装管道，久用管道)，必须安装过滤器；
