汽水混合器

	HJ 浸没式汽水混合加热器点击次数：发布时间：2017-08-22 15:54:29 我要订购

产品描述

　　一、HJ浸没式汽水混合加热器工作原理

　　HJ浸没式汽水混合加热器采用全304不锈钢制造，芯体内部的喷嘴为细小斜孔，蒸汽通过喷嘴处高速喷入壳体内，对周围冷水产生强烈的引射作用，通过外壁上的斜向小孔进入加热器内与蒸汽高速混合换热，进行全热交换，而高速蒸汽在壳体内盘旋上升。形成的旋转水汽，吸收蒸汽的功能，消除噪音，同时被加热的水不断从壳体上表引出，带动加热器周围的水流动，从而加热整个水箱中的水。

　　二、HJ浸没式汽水混合加热器外形尺寸

型号		HJ-25	HJ-32	HJ-40	HJ-50	HJ-65	HJ-80	HJ-100
外形参数 mm	A	160	160	160	180	180	220	220
	B	90	90	90	110	110	130	130
	D	159	159	159	219	219	219	219
	d	115	135	145	160	180	195	215
重量	kg	5	5	6	9	10	12	13

　　三、HJ浸没式汽水混合加热器技术参数

项目		HJ-25		HJ-32		HJ-40		HJ-50		HJ-65		HJ-80		HJ-100
		蒸汽	热水	蒸汽	热水	蒸汽	热水	蒸汽	热水	蒸汽	热水	蒸汽	热水	蒸汽	热水
		耗量	产量	耗量	产量	耗量	产量	耗量	产量	耗量	产量	耗量	产量	耗量	产量
		kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h
蒸汽压力	0.1	136	1976	228	2999	354	4411	457	5833	541	6673	620	7689	860	10665
	0.2	187	2651	301	3981	441	5367	581	6928	651	7981	725	9053	1153	14388
	0.3	242	3321	362	4676	517	6898	640	7913	753	9234	911	11418	1373	17216
	0.4	284	3671	413	5321	562	7101	708	8864	847	10281	977	12292	1525	19182

　　备注：表中热水产量从15℃加热至65℃计。

　　四、HJ浸没式汽水混合加热器设计选型

　　HJ浸没式汽水混合加热器有额定的蒸汽耗量指标，设计时根据实际所需要的蒸汽耗量，选用一台或多台蒸汽喷射加热器。实际所需蒸汽耗量可参照以下公式：（①用于间断加热；②用于连续加热。）确定如下:

......

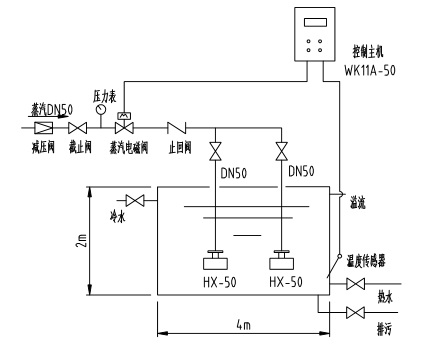

　　五、HJ浸入没汽水混合加热器安装使用

　　HJ浸没式加热器为法兰接口，将蒸汽管接入水箱(水池)内，用法兰连接。

　　1、单台蒸汽喷射加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；

　　2、蒸汽喷射加热器底部距水箱底部200mm左右，且应保证水淹没混合器100mm以上；

　　3、引入水箱中的蒸汽管道应固定，不应有松动现象；

　　4、蒸汽管道上在靠近水源侧安装止回阀，防止发生水倒流事故；

　　5、蒸汽管内若有杂质(新装管道，久用管道)，必须安装过滤器；
