翅片管散热器结构和技术参数有哪些？

来源： 湖南智飞暖通设备有限公司 日期：2019-09-25 14:19:54 点击： 属于：行业动态

翅片管散热器（简称散热器，又名散热排管、空气加热器、空气热交换器）：是以冷媒冷却空气，或以热媒加热空气，或以冷水回收空气余热，等换热装置中的主要设备。通入高
温水，蒸汽或高温导热油可以加热空气，通入盐水或低温水冷却空气。

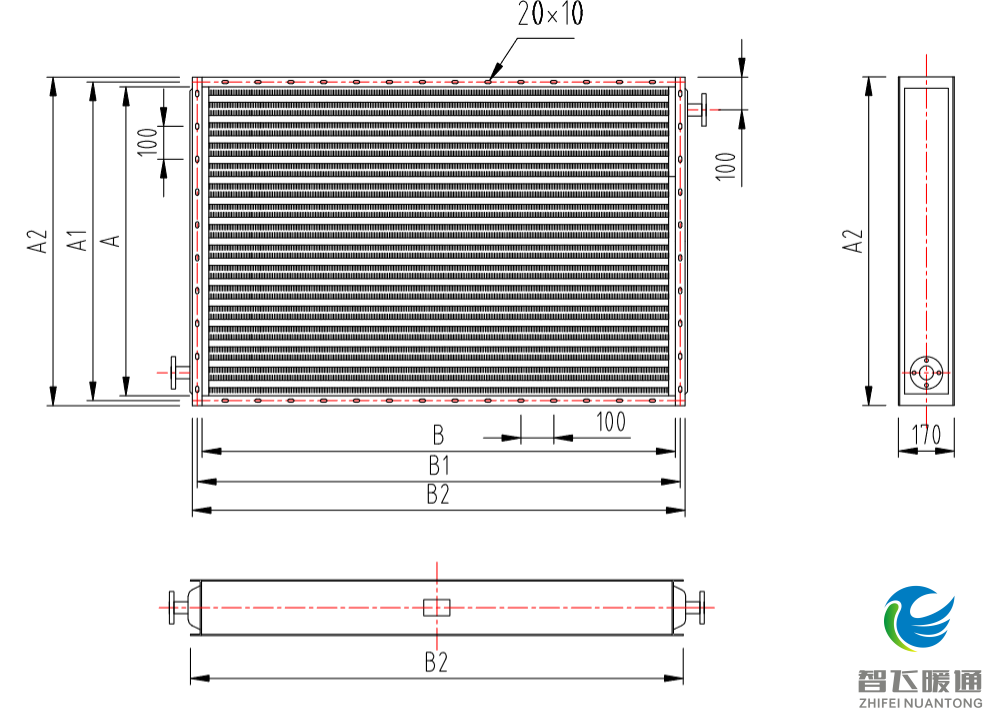

翅片管散热器结构：散热排管、进出总管、框架。
其中，散热排管由散热管束组成，散热管由基管和翅片组成。散热管质量决定换热效果，散热管排列方式影响空气阻力，散热管安装方式决定承受温差（热胀冷缩）能力。
常用翅片管散热器安装方式：框架固定式（SRZ型、SRL型、S型）、框架支撑式（GL型、U型）。

其中，框架固定式，散热管直接焊接到框架箱盒，结构简单，一般用于180℃以下热媒或冷媒；框架支撑式，散热管穿过框架多孔板，与连通管（或弯头）焊接，一般用于180℃以
上热媒。
常用翅片管散热管类型：钢制散热管（钢管绕钢翅片、高频焊管）、钢铝复合散热管（钢管轧铝翅片）、铜制散热管（铜管绕铜翅片、铜管套铝片、铜管套铜片）、铜铝复合散热管（管轧铝翅片）、不锈钢散热管（不锈钢管绕不锈钢翅片、高频焊管）。
翅片管散热器主要技术参数：散热面积、通风净截面积、传热系数。
其中，散热面积影响散热量，也是散热器主要成本参数；通风净截面积影响通风阻力；传热系数影响传热效果。
翅片管散热器选型参数：热媒（蒸汽、热水）、热风、物料、导热油、其它介质的溶液。
其中：蒸汽（压力、温度），热水（进水温度、出水温度、流量），热风（流量、进风温度、湿度（含水量）、出风温度、空气阻力），物料（耗热量、蒸发水量）、导热油（进口温度、流量）。
