一、余热回收节能器概述
烟气是一般耗能设备浪费能量的主要途径，比如锅炉排烟耗能大约在15%，而其他设备比如印染行业的定型机、烘干机以及窑炉等主要耗能都是通过烟气排放。烟气余热回收主要是通过某种换热方式将烟气携带的热量转换成可以利用的热量。主要的余热回收的方式有：烟气余热回收热水，烟气余热回收空气。这里小编重点介绍烟气余热回收热水。
烟气余热回收热水换热器里面的换热原件主要有钢铝复合翅片管，不锈钢铝复合翅片管，全不锈钢翅片管等多种组合，通过铝管挤压的钢铝复合翅片管降低了传热热阻，耐高温。为了防止堵灰和腐蚀，余热回收器出口烟气温度一般控制在露点以上，即燃油、燃煤锅炉排烟温度≮130℃，燃气锅炉排烟温度≮100℃，节约燃料4-18%。
二、余热回收节能器特点
a、传热性能高。尤其对气-水余热回收换热器，更能显示出它的优点。
b、传热平均温差大。冷、热流体的通道布置方便，流向可以布置成单纯的逆流形式。
c、结构紧凑。由于管外加了翅片增大了散热面积，每根换热管的传热能力也大，可以用较少换热管数目保证热量的传递。
d、布置灵活。换热管可以作为通用的传热元件，用改变换热管根数的方法任意组合。

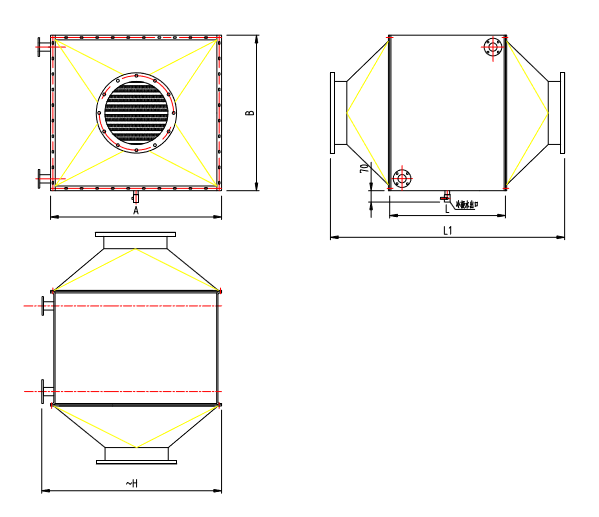

三、余热回收节能器外形结构尺寸图
四、余热回收节能器安装
1、余热回收节能器安装前，首先检查外观是否有损坏。安装时，保证每台余热回收节能器器起吊到位，定位准确。
2、余热回收节能器壳体作为风道的一部份，与风道连接时通常通过变径法兰连接，余热回收节能器外壳边框有法兰孔可以和风道连接，法兰中间加装密封垫和螺栓固定。特殊情况下也可以采用焊接不可拆卸的形式。
3、安装时注意进出口方向，余热回收节能器进、出水口采用低进高出的方式，进出水口建议安装截止阀、压力表、温度计等阀门和仪表，需要自动控制时进口还需安装电动调节阀。
4、安装完毕后必须水压试验，试验压力参照GB/T 14296-2008空气冷却器与空气加热器标准。
五、余热回收节能器运行
当余热回收节能器停用时必须先关掉空气侧阀门再关闭进水口阀门，开启通地沟的排水阀，使余热回收节能器换热管内和集箱内积水排尽，长时间不用也可以满水保养。启动时要做到先缓慢打开进水口阀门进冷水，等进水口阀门开度全部打开，余热回收节能器换热管内完全充满水后，此时再打开空气侧阀门走高温气体，在正常运行时无须派专人作特殊监护。
